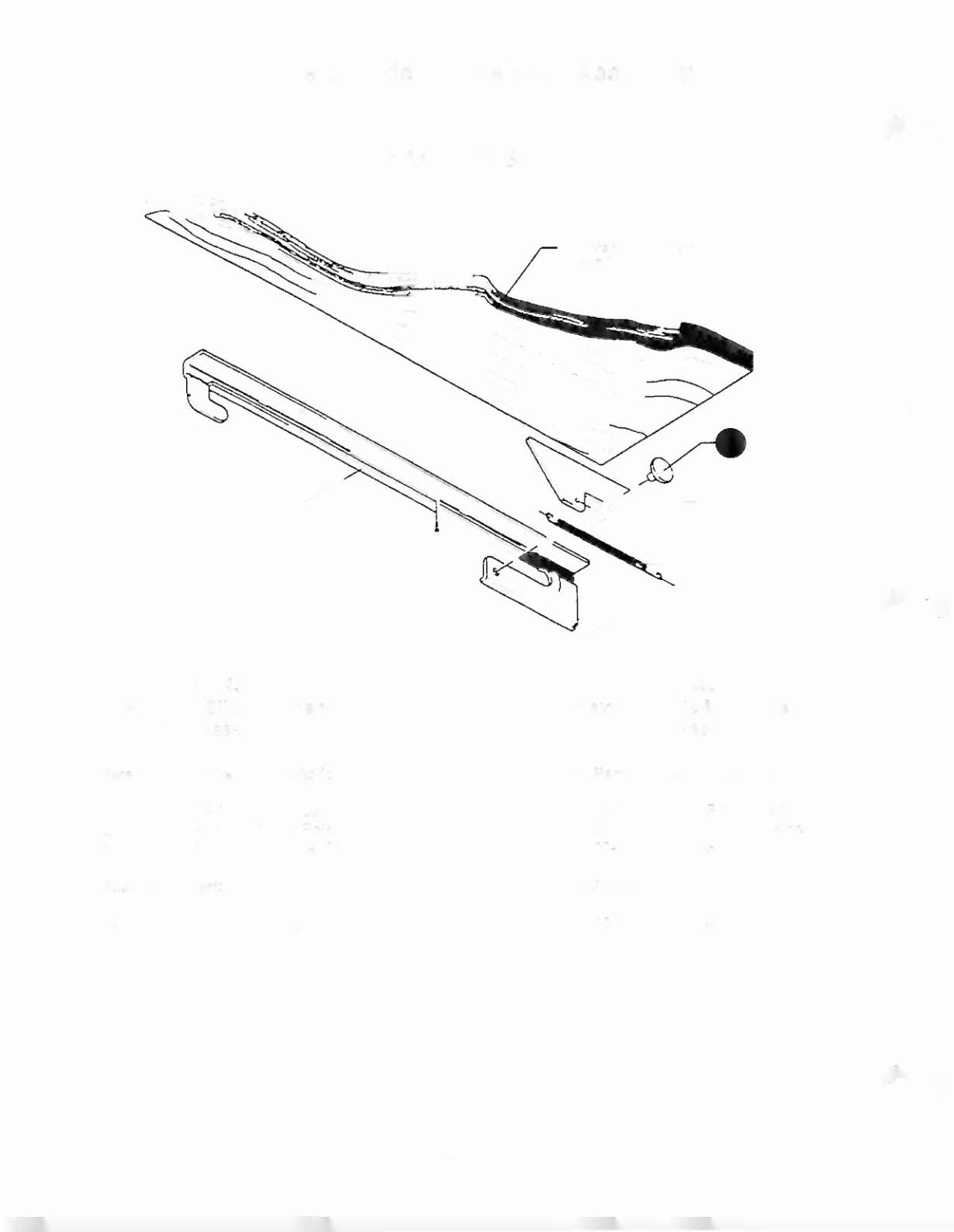

Playfield Slide Mechanism Assembly
(Left Assembly Shown)
Underside of Playfie ld
shown for re ference
A-17749.1-1
Playfield Slide Mechanism
(Left Assembly)
A-17749.1-2
Playfield Slide Mechanism
(Right Assembly)
Item Part Number Description
Item Part Number Description
1
2
3
01-12304-1
01-10664.1
02-4615
Slide, Left
Lever Retainer
Shoulder Rivet
1 01-12304-1
2 01-10664.1
3 02-4615
Slide, Right
Lever Retainer
Shoulder Rivet
Associated Part:
Associated Part:
4 10-439
Spring
4 10-439
Spring
2-32
